Termowizor pokazuje niepokojący obraz: posadzka w salonie jest przyjemnie ciepła, ale w sypialni i korytarzu pozostaje zimna mimo ustawienia kotła na pełną moc. W skrzynce rozdzielacza słychać ciche ciche bulgotanie, a wskaźniki na rotametrach dla dwóch obiegów zeszły do zera. To klasyczny przypadek, w którym automatyczne odpowietrzniki przegrały walkę z fizyką, a pętle ogrzewania podłogowego wymagają gruntownego, ciśnieniowego przepłukania.
Objawy zapowietrzenia ogrzewania podłogowego – jak trafnie zdiagnozować problem?
Zanim przejdzie się do podłączania węży i manipulacji przy zaworach rozdzielacza, należy upewnić się, że przyczyną niewłaściwego działania instalacji jest rzeczywiście uwięzione powietrze. Pętle ogrzewania podłogowego charakteryzują się dużą pojemnością wodną i znaczną długością (często od 60 do nawet 120 metrów pojedynczego obiegu). Z tego powodu zaburzenia przepływu nie zawsze objawiają się natychmiastowo, a pełna diagnoza wymaga obserwacji pracy systemu przez kilka godzin.
Pierwszym sygnałem ostrzegawczym jest wyraźnie wyczuwalny brak równowagi cieplnej pomiędzy poszczególnymi pomieszczeniami lub strefami tej samej podłogi. W sytuacji, gdy kocioł lub pompa ciepła pracują z prawidłową temperaturą zasilania, a część pętli pozostaje chłodna, prawdopodobieństwo obecności poduszki powietrznej jest bardzo wysokie.
Nierównomierny rozkład temperatur i zimne strefy
Prawidłowo zaprojektowane i wyregulowane ogrzewanie podłogowe przekazuje ciepło na całej powierzchni płyty grzewczej w sposób płynny. Jeśli na posadzce pojawiają się wyraźne pasy pasywne – miejsca, gdzie rury PEX lub PERT są zupełnie chłodne – oznacza to, że czynnik grzewczy przestał krążyć w danej pętli lub jego przepływ został drastycznie ograniczony.
Różnica temperatur pomiędzy zasilaniem a powrotem danej pętli (tzw. delta T) powinna w warunkach optymalnych wynosić około 5–10°C. Gdy pętla jest zapowietrzona, rura powrotna przy rozdzielaczu pozostaje zimna nawet po wielu godzinach od uruchomienia pompy obiegowej. Oznacza to, że ciepła woda z belki zasilającej nie jest w stanie pokonać oporu stawianego przez korek powietrzny.
Szumy, bulgotanie i stuki w instalacji rozdzielacza
Obecność gazu w zamkniętym układzie hydraulicznym wywołuje również efekty akustyczne. Powietrze przemieszczające się wraz z cieczą przez przewody o małym przekroju generuje charakterystyczny szum, przelewanie wody lub wyraziste bulgotanie. Dźwięki te są najbardziej słyszalne w samej szafce rozdzielacza, gdzie następuje nagła zmiana przekroju przepływu oraz zmiana kierunku strumienia cieczy.
W skrajnych przypadkach pęcherze powietrza trafiające do korpusu pompy obiegowej powodują powstawanie zjawiska mikrokawitacji oraz głośną, stukać pracę wirnika. Długotrwała praca pompy w takich warunkach prowadzi do przyspieszonego zużycia łożysk ceramicznych lub wręcz do zatarcia elementu tłoczącego.
Spadek wydajności pompy i wskaźniki na rotametrach

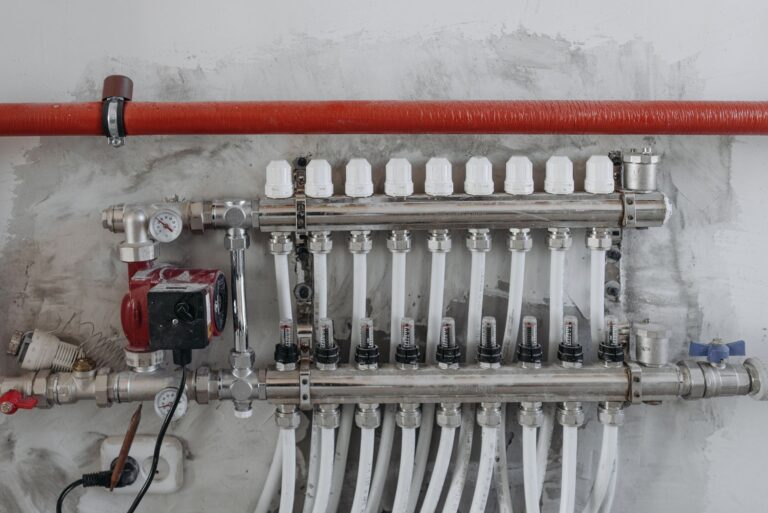

Najprostszą i najbardziej niezawodną metodą weryfikacji przepływu jest kontrola rotametrów (przepływomierzy) zamontowanych na belce zasilającej lub powrotnej rozdzielacza. Rotametry wyposażone są w wyskalowaną rurkę z pływakiem, który pod wpływem dynamicznego naporu wody opada lub unosi się, wskazując aktualny przepływ w litrach na minutę (l/min).
Jeśli zawór danej pętli jest w pełni otwarty, a pływak w rotametrze spoczywa na górnym skrajnym punkcie (wskazując zero) lub drga bez wyraźnego podnoszenia się, jest to jednoznaczny dowód na brak cyrkulacji. Brak ruchu pływaka przy pracującej pompie świadczy o tym, że opór hydrauliczny pętli przekroczył wysokość podnoszenia pompy, co niemal zawsze wynika z uwięzionej poduszki powietrznej.
Dobrze mieć na uwadze, że lokalne obniżenie temperatury podłogi może wynikać także z awarii siłownika termoelektrycznego lub zablokowania iglicy zaworu grzejnikowego/rozdzielaczowego. Przed przystąpieniem do płukania należy ręcznie sprawdzić, czy iglica zaworu na belce powrotnej wciska się i płynnie wraca do górnego położenia.
Dlaczego standardowy odpowietrznik na rozdzielaczu nie wystarcza?
Wielu użytkowników instalacji grzewczych zadaje sobie pytanie, dlaczego mosiężne automatyczne odpowietrzniki pływakowe, zamontowane na końcach belek rozdzielacza, nie usuwają powietrza z podłogówki automatycznie. Odpowiedź leży w fizyce przepływu płynów oraz w geometrii ułożenia rur podłogowych.
Odpowietrznik automatyczny działa wyłącznie wtedy, gdy pęcherz powietrza fizycznie dotrze do jego komory pływakowej. W przypadku tradycyjnych grzejników wiszących powietrze, jako lżejsze od wody, naturalnie unosi się do góry i gromadzi w najwyższym punkcie kaloryfera. W ogrzewaniu podłogowym sytuacja wygląda zupełnie inaczej.
Fizyka pęcherzyków powietrza w poziomych pętlach PEX
Rury PEX, PERT czy PB tworzące pętle podłogówki ułożone są poziomo w płycie jastrychu. Często posiadają one drobne nierówności terenu, łuki oraz wygięcia wynikające ze sposobu mocowania do spienionego polistyrenu (styropianu) za pomocą klipsów. Każde takie wygięcie rury w górę tworzy lokalny syfon górny, w którym zbierają się mikropęcherzyki powietrza wydzielające się z wody podczas jej podgrzewania.
Siła wyporu hydrostatycznego dąży do zatrzymania powietrza w najwyższych punktach pętli. Aby woda mogła przepchnąć pęcherzyk powietrza w dół (w stronę pionu spływowego do rozdzielacza), prędkość przepływu cieczy musi być na tyle duża, by siła oporu hydrodynamicznego przewyższyła siłę wyporu. Standardowa praca pompy obiegowej na niskim lub średnim biegu jest zbyt słaba, by poruszyć duże korki powietrzne w rurze o długości np. 80 metrów.
Zjawisko korka powietrznego i opory hydrauliczne
Gdy w przewodzie zbiorą się pęcherze powietrza, tworzą one tak zwany korek powietrz
ny, który działa jak zamknięty zawór. Woda przemieszcza się po linii najmniejszego oporu – jeśli jedna pętla zostanie zablokowana, czynnik grzewczy zacznie przepływać wyłącznie przez pozostałe obiegi o niższym oporze hydraulicznym. Zablokowana pętla pozostaje całkowicie zimna, a standardowa pompa obiegowa nie jest w stanie wytworzyć ciśnienia skokowego, które wypchnęłoby gęste skupisko pęcherzyków. Jedynym skutecznym rozwiązaniem staje się wymuszenie przepływu sieciowego przy użyciu zewnętrznego źródła ciśnienia wody.
Co jest potrzebne do ciśnieniowego płukania pętli podłogówki?
Do przeprowadzenia procedury płukania nie są potrzebne specjalistyczne agregaty płuczące. Wystarczy wykorzystać ciśnienie panujące w domowej instalacji wodociągowej (zazwyczaj wynosi ono od 2,5 do 4 barów), co w zupełności wystarcza do usunięcia nawet najbardziej uporczywych korków powietrznych.
Przed przystąpieniem do pracy należy przygotować podstawowy zestaw akcesoriów:
- Dwa elastyczne węże ogrodowe (najlepiej o średnicy ½ lub ¾ cala) o długości pozwalającej na sięgnięcie od zaworu czerpalnego do rozdzielacza oraz od rozdzielacza do punktu zrzutu wody.
- Szybkozłączki lub nakrętki mosiężne dopasowane do zaworów spustowo-napełniających na belkach rozdzielacza (najczęściej z gwintem ¾ cala).
- Przezroczyste wiadro lub dużą miskę, która posłuży jako tymczasowy zbiornik kontrolny do obserwacji pęcherzyków powietrza i ewentualnych zanieczyszczeń.
- Klucz nastawny lub komplet kluczy płaskich oraz kilka szmat do zabezpieczenia wnętrza szafki rozdzielacza przed przypadkowym zachlapaniem.
Przepłukiwanie i odpowietrzanie pętli krok po kroku
Cały proces opiera się na prostym zasobniku logiki: każdą pętlę grzewczą należy przepłukiwać pojedynczo, odcinając na czas płukania wszystkie pozostałe obiegi. Tylko w ten sposób całe ciśnienie z sieci wodociągowej zostanie skierowane do jednego przewodu PEX, skutecznie poruszając uwięzioną tam poduszkę powietrzną.
Krok 1: Odłączenie rozdzielacza od głównej instalacji
Wyłącz zasilanie kotła lub pompy ciepła oraz wyłącz pompę obiegową podłogówki. Odcięcie zasilania elektrycznego jest kluczowe, aby pompa nie uruchomiła się na sucho w trakcie manipulacji przy zaworach. Następnie zamknij główne zawory kulowe (zazwyczaj z czerwoną i niebieską rączką) zasilania i powrotu przy rozdzielaczu. W ten sposób odizolujesz rozdzielacz od reszty instalacji budynku i unikniesz wpuszczenia powietrza do pionów grzewczych.
Krok 2: Podłączenie węży zasilającego i zrzutowego
Podłącz pierwszy wąż do zaworu czerpalnego zimnej wody (np. przy pralce, w ogrodzie lub pod umywalką), a drugi jego koniec nakręć na zawór spustowy na belce zasilającej rozdzielacza (Górna belka, na której najczęściej znajdują się rotametry). Drugi wąż podłącz do zaworu spustowego na belce powrotnej (dolna belka z zaworami termostatycznymi), a jego wolny wylot skieruj do kratki ściekowej, muszli klozetowej lub do przygotowanego wiadra.
Bardzo ważne jest, aby końcówka węża wylotowego była zanurzona w wodzie znajdującej się w wiadrze. Pozwoli to bezbłędnie ocenić, kiedy z pętli przestają wydostawać się pęcherze powietrza.
Krok 3: Zamknięcie wszystkich pętli z wyjątkiem jednej
Zakręć wszystkie zawory na belce powrotnej (za pomocą pokręteł ręcznych lub kapturków na siłownikach) oraz zakręć rotametry na belce zasilającej. Zostaw w pełni otwartą tylko jedną, wybraną pętlę – na przykład tę, która obsługuje zimną sypialnię.
Krok 4: Płukanie właściwe pod ciśnieniem sieciowym
Otwórz zawór zasilający zimną wodę oraz otwórz oba zawory spustowe przy rozdzielaczu. Woda z sieci zacznie przepływać pod wysokim ciśnieniem przez belkę zasilającą, otwartą pętlę PEX i wypływać przez belkę powrotną do węża zrzutowego.
Początkowo z węża wylotowego zacznie wydostawać się rwana struga wody towarzysząca głośnemu pryskaniu i wypluwaniu dużych ilości pęcherzy powietrza. Woda w wiadrze będzie gwałtownie bulgotać. Płukanie danej pętli należy kontynuować tak długo, aż z węża zacznie płynąć jednolity, spokojny strumień wody, a w wiadrze przestaną pojawiać się jakiekolwiek mikropęcherzyki. Dla pętli o długości około 80–100 metrów proces ten trwa zazwyczaj od 3 do 7 minut.
Krok 5: Przejście do kolejnych obiegów
Gdy pierwsza pętla jest w pełni odpowietrzona, zamknij jej zawory na belce zasilającej i powrotnej, a następnie otwórz zawory kolejnej pętli. Całą procedurę powtórz dokładnie w ten sam sposób dla każdego obiegu po kolei. Nigdy nie płucz dwóch pętli jednocześnie, ponieważ ciśnienie wody ulegnie rozproszeniu i przestań być wystarczająco skuteczne.
Przywrócenie ciśnienia roboczego i ponowne uruchomienie układu
Po przepłukaniu ostatniego obiegu zakręć zawory spustowe na belce zasilającej i powrotnej oraz odłącz węże. W tym momencie cała instalacja podłogowa w obrębie rozdzielacza jest wypełniona świeżą wodą pozbawioną korków powietrznych, ale ciśnienie w układzie może być niedostosowane do parametrów pracy źródła ciepła.
Za pomocą zaworu dopełniającego instalacji c.o. doprowadź ciśnienie statyczne w układzie do wartości zalecanej przez producenta kotła lub pompy ciepła (zazwyczaj jest to 1,2–1,5 bara na zimnej instalacji). Otwórz główne zawory kulowe zasilania i powrotu rozdzielacza, a następnie otwórz wszystkie pętle grzewcze, ustawiając rotametry na wartości przepływu zgodne z projektem (zwykle od 1,5 do 2,5 l/min w zależności od długości pętli).
Po włączeniu pompy obiegowej drobne mikropęcherzyki, które mogły pozostać w korpusie rozdzielacza, zostaną skierowane w stronę automatycznych odpowietrzników. Przez pierwsze 24–48 godzin po płukaniu zawory automatyczne mogą od czasu do czasu syczeć – jest to zjawisko całkowicie naturalne. Obserwacja wskaźników na rotametrach szybko potwierdzi sukces operacji: pływaki we wszystkich aktywnych obiegach powinny opuścić się na stałą, stabilną pozycję, a posadzka w dotychczas zimnych pomieszczeniach stopniowo zacznie odzyskiwać właściwą temperaturę.
Najczęstsze błędy podczas samodzielnego płukania pętli
Choć proces płukania nie jest skomplikowany, w praktyce łatwo o przeoczenie drobnych szczegółów, które potrafią zniweczyć cały wysiłek. Jednym z najczęstszych błędów jest zbyt szybkie kończenie przepływu w danej pętli. Rura PEX o długości 90 metrów mieści w sobie kilkanaście litrów wody. Jeśli wąż zrzutowy przestanie pryskać po minucie, nie oznacza to jeszcze, że wyparta została cała poduszka powietrzna z najdalszych załamań rury. Varto odczekać dodatkowe 2–3 minuty od momentu, w którym strumień wody wydaje się w pełni stabilny.
Innym powszechnym przeoczeniem jest próba płukania instalacji przy otwartych zaworach głównych rozdzielacza. W takiej sytuacji ciśnienie wody z sieci wodociągowej, zamiast skupić się na zablokowanym obiegu, ucieka w stronę kotła, bufora lub pozostałych kondygnacji. Daje to złudzenie prawidłowego przepływu, jednak opór w zapowietrzonej pętli podłogowej pozostaje nieprzełamany.
Jak zapobiegać ponownemu gromadzeniu się powietrza w podłogówce?
Nawracające zapowietrzanie się tego samego obiegu grzewczego bywa sygnałem, że problem leży głębiej niż tylko w zakowatkowaniu powietrza podczas pierwszego napełniania. Jeśli po kilku tygodniach od płukania woda w pętli znów przestaje cyrkulować, warto przyjrzeć się kilku kluczowym elementom całego układu c.o.
W zamkniętych instalacjach grzewczych kluczową rolę odgrywa naczynie wzbiorcze (przeponowe). Jeśli ciśnienie wstępne w naczyniu spadnie lub jego wewnętrzna membrana ulegnie uszkodzeniu, ciśnienie w całej instalacji zacznie gwałtownie się wahać podczas podgrzewania i stygnięcia czynnika. W momentach spadku ciśnienia w najwyższych punktach układu może dochodzić do zjawiska kawitacji lub zaciągania powietrza przez automatyczne odpowietrzniki bądź mikronieszczelności na śrubunkach.
Równie istotnym aspektem jest stosowanie odpowiedniej chemii instalacyjnej. Świeża woda kranowa, którą wprowadzamy do pętli podczas płukania, zawiera dużą ilość rozpuszczonego tlenu. Podczas pierwszych cykli grzewczych tlen ten intensywnie wydziela się z cieczy w postaci mikropęcherzyków. Zastosowanie dedykowanego inhibitora korozji zapobiega wyzwalaniu gazów, wiąże tlen cząsteczkowy oraz chroni wnętrze rotametrów przed osadzaniem się kamienia i osadów biologicznych.
Warto także rozważyć montaż mosiężnego separatora mikropęcherzyków na głównym zasilaniu ze źródła ciepła, jeszcze przed rozdzielaczami. W przeciwieństwie do zwykłych odpowietrzników pływakowych na belce, profesjonalny separator wyłapuje drobne pęcherze unoszące się w gorącym strumieniu wody, zanim zdążą one trafić do poziomych rur w wylewce. Systematyczna kontrola wskaźników na rotametrach oraz coroczne sprawdzanie ciśnienia statycznego pozwolą cieszyć się stabilną pracą ogrzewania podłogowego przez cały sezon grzewczy.
